EHY091

m

Reparação de remate de laje de betão armado, através de enchimento com betão armado.

72,71€

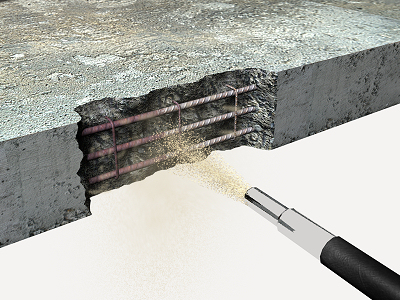

Reparação de remate de laje de betão armado, de altura 30 cm, através de picagem do betão deteriorado com martelo eléctrico, eliminando o betão em mau estado até alcançar as armaduras; saneamento das armaduras que ficaram a descoberto com projecção a seco de jacto de partículas de material abrasivo (silicato de alumínio), eliminando a sujidade superficial, a ferrugem e toda substância que possa diminuir a aderência entre as armaduras e o material de reparação a aplicar, até alcançar um grau de preparação Sa 2 ½ segundo EN ISO 8501-1; aplicação manual de primário activo monocomponente modificado com polímeros, MasterEmaco P 5000 AP "Master Builders Solutions", de cor cinzento claro, à base de cimentos, inertes de granulometria seleccionada, inibidores de corrosão e polímeros em pó, com baixo conteúdo em cromato, garantindo a aderência entre ambos, com 1,6 kg/m² de consumo médio; enchimento da laje com betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua e aço A400 NR, com uma quantidade de 5 kg/m, com ancoragem química estrutural, através de perfuração de 10 mm de diâmetro e 85 mm de profundidade, enchimento do orifício com injecção de resina epóxi, livre de estireno, MasterFlow 932 AN "Master Builders Solutions", aplicada com boca de dosagem e mistura automática, e posterior inserção de varão roscado com porca e anilha de aço galvanizado qualidade 5.8, segundo EN ISO 898-1, de 8 mm de diâmetro e 110 mm de comprimento. O preço inclui o montagem e desmontagem do sistema de cofragem e o deslocamento, montagem e desmontagem em obra do equipamento de projecção.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08lim050

l

Dissolvente de tricloroetileno, para óleos, gorduras e resinas.

0,030

9,65

0,29

mt08lim010a

kg

Abrasivo para limpeza através de jacto a pressão, formado por partículas de silicato de alumínio.

1,050

0,25

0,26

mt09reh020d

kg

Primário activo monocomponente modificado com polímeros, MasterEmaco P 5000 AP "Master Builders Solutions", de cor cinzento claro, de endurecimento rápido, para a protecção e passivação de armaduras de aço, e como ponte de aderência entre argamassa de reparação e betão existente, segundo NP EN 1504-7.

0,480

3,54

1,70

mt26reh305aa

Ud

Ancoragem composta por varão roscado de aço galvanizado qualidade 5.8, segundo EN ISO 898-1 de 8 mm de diâmetro, e 110 mm de comprimento, porca e anilha, para fixações sobre estruturas de betão.

1,000

0,96

0,96

mt26reh100p

Ud

Cartucho de 400 ml de resina epóxi, livre de estireno, MasterFlow 932 AN "Master Builders Solutions", de dois componentes, com dosificador e boca de mistura automática, para ancoragens estruturais verticais e horizontais.

0,680

23,37

15,89

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, de vários diâmetros.

5,000

1,71

8,55

mt10haf020bgngc

m³

Betão C25/30 (XC1(P); D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206.

0,024

83,08

1,99

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,200

6,32

1,26

mt50spa101

kg

Pregos de aço.

0,009

1,87

0,02

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

19,25

0,25

mq05mai030

h

Martelo pneumático.

0,313

4,57

1,43

mq05pdm110

h

Compressor portátil diesel média pressão 10 m³/min.

0,156

7,75

1,21

mq08lch010

h

Equipamento de jacto de areia à pressão.

0,035

3,20

0,11

mo020

h

Oficial de 1ª construção.

0,924

20,78

19,20

mo113

h

Operário não qualificado construção.

0,924

19,65

18,16

%

Custos directos complementares

2,000

71,28

1,43

Custo de manutenção decenal: 20,90€ nos primeiros 10 anos.

Total:

72,71

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 1504-7:2006

1.6.2007

1.1.2009

2+/4

Produtos e sistemas para a protecção e reparação de estruturas de betão — Definições, requisitos, controlo da qualidade e avaliação da conformidade — Parte 7: Protecção contra a corrosão das ar maduras

UNIDADE DE OBRA EHY091: REPARAÇÃO DE REMATE DE LAJE DE BETÃO ARMADO, ATRAVÉS DE ENCHIMENTO COM BETÃO ARMADO.

CARACTERÍSTICAS TÉCNICAS

Reparação de remate de laje de betão armado, de altura 30 cm, através de picagem do betão deteriorado com martelo eléctrico, eliminando o betão em mau estado até alcançar as armaduras; saneamento das armaduras que ficaram a descoberto com projecção a seco de jacto de partículas de material abrasivo (silicato de alumínio), eliminando a sujidade superficial, a ferrugem e toda substância que possa diminuir a aderência entre as armaduras e o material de reparação a aplicar, até alcançar um grau de preparação Sa 2 ½ segundo EN ISO 8501-1; aplicação manual de primário activo monocomponente modificado com polímeros, MasterEmaco P 5000 AP "Master Builders Solutions", de cor cinzento claro, à base de cimentos, inertes de granulometria seleccionada, inibidores de corrosão e polímeros em pó, com baixo conteúdo em cromato, garantindo a aderência entre ambos, com 1,6 kg/m² de consumo médio; enchimento da laje com betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua e aço A400 NR, com uma quantidade de 5 kg/m, com ancoragem química estrutural, através de perfuração de 10 mm de diâmetro e 85 mm de profundidade, enchimento do orifício com injecção de resina epóxi, livre de estireno, MasterFlow 932 AN "Master Builders Solutions", aplicada com boca de dosagem e mistura automática, e posterior inserção de varão roscado com porca e anilha de aço galvanizado qualidade 5.8, segundo EN ISO 898-1, de 8 mm de diâmetro e 110 mm de comprimento.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

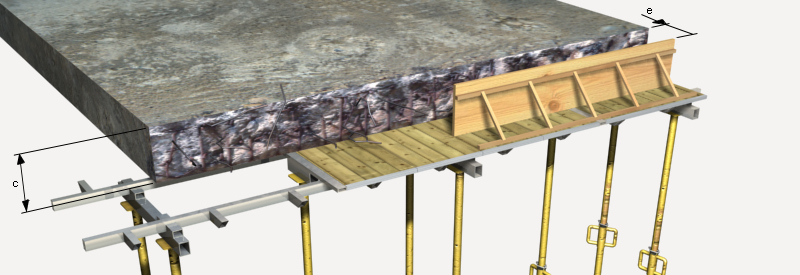

Marcação da zona a sanear. Picagem da superfície com martelo eléctrico. Limpeza da superfície suporte. Aplicação do dissolvente de gorduras. Montagem e preparação do equipamento de projecção. Aplicação mecânica do jacto abrasivo. Desmontagem do equipamento de projecção. Humedecimento da superfície suporte. Preparação da mistura de primário. Aplicação do primário. Implantação da ancoragem. Realização do furo. Limpeza da superfície. Aplicação da resina. Colocação da armadura. Montagem do sistema de cofragem. Betonagem e compactação do betão. Cura do betão. Desmontagem do sistema de cofragem. Remoção e acumulação dos restos gerados. Carga manual do entulho gerado para camião ou contentor.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida da chuva até que o produto tenha ganho presa.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o comprimento realmente executado segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui o montagem e desmontagem do sistema de cofragem e o deslocamento, montagem e desmontagem em obra do equipamento de projecção.

Código LER

Tipo

Peso (kg)

Volume (l)

08 01 21

Resíduos de produtos de remoção de tintas e vernizes.

0,002

0,002

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,075

0,050

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,083

0,055

17 04 05

Ferro e aço.

0,167

0,080

17 02 01

Madeira.

1,656

1,505

Resíduos gerados:

1,983

1,693

15 01 01

Embalagens de papel e cartão.

0,007

0,009

17 02 03

Plástico.

0,163

0,272

Embalagens:

0,170

0,281

Total resíduos:

2,153

1,974
