EHR015

m²

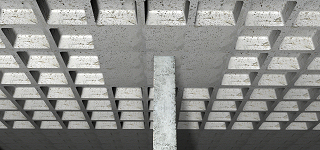

Laje fungiforme com molde recuperável.

101,12€

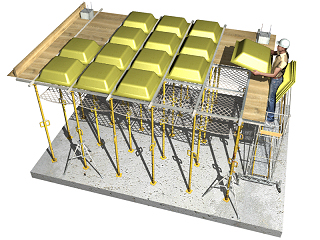

Laje fungiforme de betão armado com molde recuperável, horizontal, com 15% de zonas maciças, com altura livre de piso de até 3 m, altura total 30 = 25+5 cm, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume 0,18 m³/m², e aço A400 NR em zona de maciços de pilares, nervuras e vigas de bordadura, quantidade 19 kg/m²; nervuras de betão "in situ" de 12 cm de espessura, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL; montagem e desmontagem de sistema de cofragem contínuo, com acabamento à vista com textura lisa, formado por: superfície cofrante de painéis de madeira tratada, reforçados com varões e perfis, amortizáveis em 20 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas maciças e montagem e desmontagem de sistema de cofragem contínuo, formado por: superfície cofrante de moldes recuperáveis; estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas aligeiradas. Inclusive arame de atar, separadores, líquido descofrante MasterFinish RL 211 "Master Builders Solutions", para evitar a aderência do betão à cofragem e agente filmógeno MasterKure 220 WB "Master Builders Solutions", para a cura de betões e argamassas. O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) em fábrica e a montagem no lugar definitivo da sua colocação em obra, mas não inclui os pilares.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08eft035a

m²

Painel de madeira tratada, de 30 mm de espessura, reforçado com varões e perfis, para cofragem de laje fungiforme com molde recuperável, para deixar um acabamento aparente do betão.

0,008

61,90

0,50

mt08eva030

m²

Estrutura suporte para cofragem recuperável, composta de: travessas metálicas e acessórios de montagem.

0,001

102,00

0,10

mt08eva035

m²

Estrutura suporte para cofragem de moldes recuperáveis, composta de: porta-travessas e guias metálicas e acessórios de montagem.

0,006

114,00

0,68

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,027

19,25

0,52

mt08cim030b

m³

Madeira de pinho.

0,001

248,85

0,25

mt08var060

kg

Pregos de aço de 20x100 mm.

0,006

8,75

0,05

mt08dba010e

l

Agente desmoldante biodegradável em fase aquosa MasterFinish RL 211 "Master Builders Solutions", para betões com acabamento aparente.

0,002

4,73

0,01

mt07cre010b

Ud

Molde recuperável de PVC, 64x70x25 cm. Inclusive peças especiais.

0,035

60,50

2,12

mt07aco020g

Ud

Separador homologado para lajes fungiformes.

1,200

0,06

0,07

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, de vários diâmetros.

19,000

1,71

32,49

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,152

1,50

0,23

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

2,60

2,86

mt10haf020bgngc

m³

Betão C25/30 (XC1(P); D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206.

0,189

83,08

15,70

mt08cur010g

l

Agente filmógeno MasterKure 220 WB "Master Builders Solutions", para a cura de betões e argamassas, com acabamento aparente.

0,150

3,33

0,50

mo044

h

Oficial de 1ª cofrador.

0,647

21,66

14,01

mo091

h

Ajudante de cofrador.

0,647

21,14

13,68

mo043

h

Oficial de 1ª armador de ferro.

0,234

21,66

5,07

mo090

h

Ajudante de armador de ferro.

0,234

21,14

4,95

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,050

21,66

1,08

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,202

21,14

4,27

%

Custos directos complementares

2,000

99,14

1,98

Custo de manutenção decenal: 5,06€ nos primeiros 10 anos.

Total:

101,12

UNIDADE DE OBRA EHR015: LAJE FUNGIFORME COM MOLDE RECUPERÁVEL.

CARACTERÍSTICAS TÉCNICAS

Laje fungiforme de betão armado com molde recuperável, horizontal, com 15% de zonas maciças, com altura livre de piso de até 3 m, altura total 30 = 25+5 cm, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume 0,18 m³/m², e aço A400 NR em zona de maciços de pilares, nervuras e vigas de bordadura, quantidade 19 kg/m²; nervuras de betão "in situ" de 12 cm de espessura, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL; montagem e desmontagem de sistema de cofragem contínuo, com acabamento à vista com textura lisa, formado por: superfície cofrante de painéis de madeira tratada, reforçados com varões e perfis, amortizáveis em 20 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas maciças e montagem e desmontagem de sistema de cofragem contínuo, formado por: superfície cofrante de moldes recuperáveis; estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas aligeiradas. Inclusive arame de atar, separadores, líquido descofrante MasterFinish RL 211 "Master Builders Solutions", para evitar a aderência do betão à cofragem e agente filmógeno MasterKure 220 WB "Master Builders Solutions", para a cura de betões e argamassas.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

Execução:

Montagem e desmontagem do sistema de cofragem:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) em fábrica e a montagem no lugar definitivo da sua colocação em obra, mas não inclui os pilares.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,188

0,171

17 04 05

Ferro e aço.

0,444

0,211

17 02 03

Plástico.

0,323

0,538

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,633

0,422

Resíduos gerados:

1,588

1,343

15 01 01

Embalagens de papel e cartão.

0,086

0,115

Embalagens:

0,086

0,115

Total resíduos:

1,674

1,457
