EHU024

m²

Laje aligeirada com vigotas pré-fabricadas.

57,14€

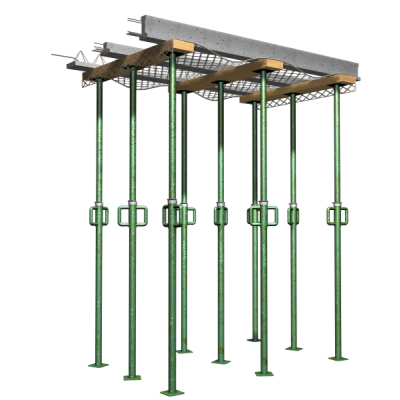

Laje aligeirada de betão armado, horizontal, com altura livre de piso de até 3 m, altura 20 = 16+4 cm, realizado com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua com um volume total de betão de 0,093 m³/m², e aço A400 NR na zona de reforço de momentos negativos e conectores de vigotas e vigas de bordadura, com uma quantidade total de 2 kg/m²; montagem e desmontagem de sistema de cofragem parcial, formado por: pranchas de madeira, amortizáveis em 10 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações; vigota pré-esforçada de secção em "T" invertido, com documento de homologação; abobadilha de betão, 40x16x20 cm, com documento de homologação; camada de compressão de 4 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL. Inclusive agente filmógeno MasterKure 215 WB "Master Builders Solutions", para a cura de betões e argamassas. O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) em fábrica e a montagem no lugar definitivo da sua colocação em obra, mas não inclui os pilares nem as vigas.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Pregos de aço.

0,045

1,87

0,08

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

19,25

0,25

mt07bvp010e

Ud

Abobadilha de betão, 40x16x20 cm. Inclusive peças especiais.

7,350

0,37

2,72

mt07vpt010

m

Vigota pré-esforçada de secção em "T" invertido, segundo NP EN 15037-1.

2,260

2,24

5,06

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, de vários diâmetros.

2,000

1,71

3,42

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,020

1,50

0,03

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

2,60

2,86

mt10haf020bgngc

m³

Betão C25/30 (XC1(P); D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206.

0,098

83,08

8,14

mt08cur020d

l

Agente filmógeno MasterKure 215 WB "Master Builders Solutions", para a cura de betões e argamassas.

0,150

1,61

0,24

mo044

h

Oficial de 1ª cofrador.

0,662

21,66

14,34

mo091

h

Ajudante de cofrador.

0,650

21,14

13,74

mo043

h

Oficial de 1ª armador de ferro.

0,025

21,66

0,54

mo090

h

Ajudante de armador de ferro.

0,025

21,14

0,53

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,037

21,66

0,80

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,143

21,14

3,02

%

Custos directos complementares

2,000

56,02

1,12

Custo de manutenção decenal: 4,00€ nos primeiros 10 anos.

Total:

57,14

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 15037-1:2008

1.1.2010

1.1.2011

2+

Produtos prefabricados de betão — Vigotas para pavimentos de vigotas e blocos de cofragem — Parte 1: Vigotas

UNIDADE DE OBRA EHU024: LAJE ALIGEIRADA COM VIGOTAS PRÉ-FABRICADAS.

CARACTERÍSTICAS TÉCNICAS

Laje aligeirada de betão armado, horizontal, com altura livre de piso de até 3 m, altura 20 = 16+4 cm, realizado com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua com um volume total de betão de 0,093 m³/m², e aço A400 NR na zona de reforço de momentos negativos e conectores de vigotas e vigas de bordadura, com uma quantidade total de 2 kg/m²; montagem e desmontagem de sistema de cofragem parcial, formado por: pranchas de madeira, amortizáveis em 10 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações; vigota pré-esforçada de secção em "T" invertido, com documento de homologação; abobadilha de betão, 40x16x20 cm, com documento de homologação; camada de compressão de 4 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL. Inclusive agente filmógeno MasterKure 215 WB "Master Builders Solutions", para a cura de betões e argamassas.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

Execução:

Montagem e desmontagem do sistema de cofragem:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores dos lintéis não estruturais, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores dos lintéis não estruturais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) em fábrica e a montagem no lugar definitivo da sua colocação em obra, mas não inclui os pilares nem as vigas.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,331

0,301

17 04 05

Ferro e aço.

0,178

0,085

17 01 01

Betão (betões, argamassas e pré-fabricados).

4,200

2,800

Resíduos gerados:

4,709

3,186

17 02 03

Plástico.

0,165

0,275

17 02 01

Madeira.

0,083

0,075

Embalagens:

0,248

0,350

Total resíduos:

4,957

3,536
